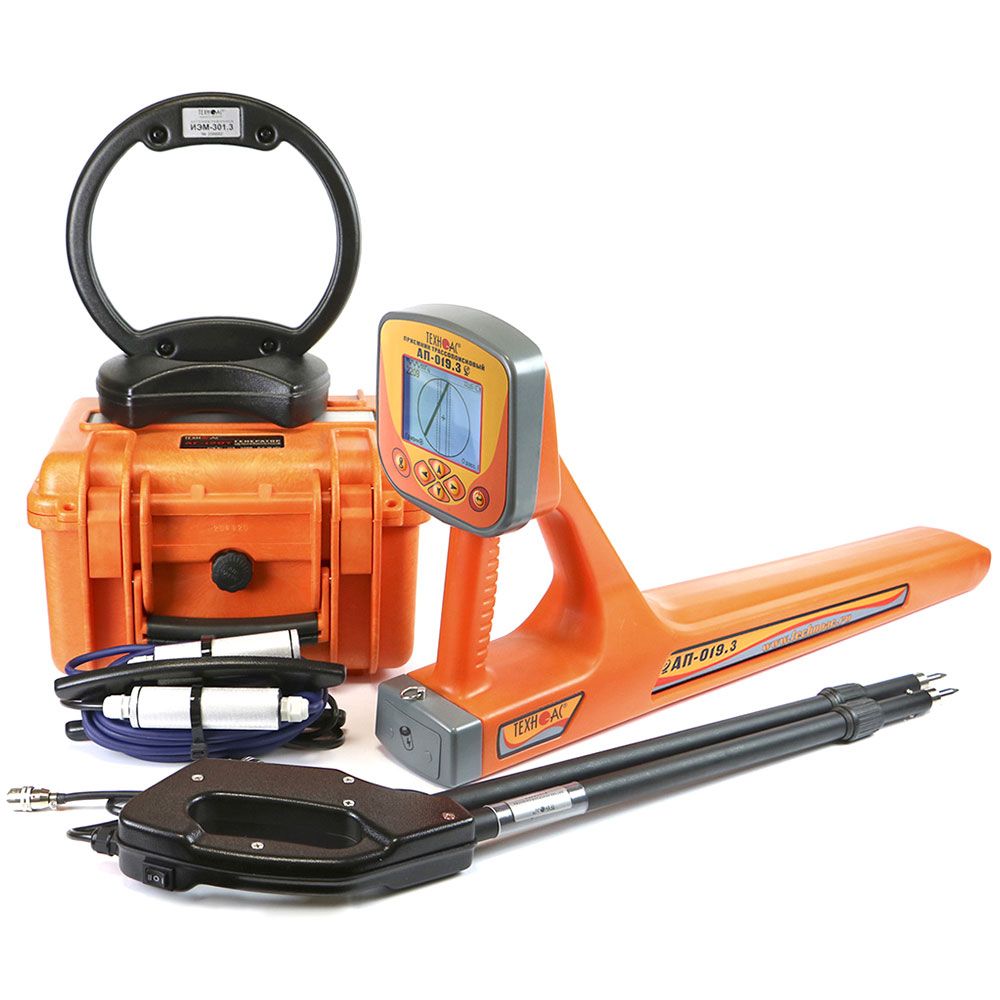

Кабелетрассоискатель Атлет АГ-319К-СКИ
Артикул 251-175382
Уточнить стоимость
Характеристики
Рабочие характеристики
Трассопоисковый приемник АП-019.3
Тип оборудования
трассоискатель, кабелеискатель
Рабочее напряжение
4-7 В
Тип питания
4 элемента типа C, внешний аккумулятор (Power Bank - опция)
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Глубина обнаружения
10000 мм
«Широкая полоса» (датчик АД)
0,04…8 кГц
Диапазон частот «Радио»
8...40 кГц
Макс. коэффициент усиления электрического тракта
120 дБ
Количество встроенных датчиков
4
Подключаемые внешние датчики
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
автоматическое - для 2D отображения «Трасса», полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;, автоматическое или ручное (по выбору) - для режима «2 частоты»
Максимальная чувствительность на 1 м
5 мкА
Определение глубины залегания трассы
0-10 м
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
0,001...9,99 А
Точность измерения тока
±5%
Объем памяти модуля GPS
2300 «точек»
Визуальная индикация
LCD дисплей, 320х240
Звуковая индикация
синтезированный звук ЧМ, звуковая индикация нажатия кнопок
Время непрерывной работы
20 ч
Класс защиты
IP54
Диапазон температур эксплуатации / хранения
-20…60°С, -30…60°С
Индукционная антенна ИЭМ-301.3
Максимальная мощность
10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц
36 Ом
Тип корпуса
пластмассовый, герметичный
Датчик контроля качества изоляции ДКИ-117
Чувствительность в различных положениях переключателя
«0» - 0,3…14
«I» - 3…1400
«II» - 30…1400 В
«I» - 3…1400
«II» - 30…1400 В
Частотный диапазон чувствительности
40...10000 Гц
Макс. допустимое переменное входное напряжение
400 В
Макс. база (расстояние между электродами в рабочем положении)
на угол 30° - 550 мм, на угол 60° - 880
Макс. длина штанга
870 мм
Датчик определителя дефектов коммуникаций ДОДК-117
Мин. диагностируемая площадь повреждения изоляции
15 мм²
Точность определения обрыва кабеля
0,25 м
Входное сопротивление датчика
2,4 МОм
Питание предварительного усилителя
внешнее от приёмника
Коэффициент усиления предварительного усилителя
40 дБ
Трассировочный генератор АГ-120ТМ
Тип питания
2 свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
Напряжение питания
11-28 В
Допустимые внешние аккумуляторы
11...14В, 22…28В ≥24 Ач
Режим работы
непрерывный «НП»;
кратковременные посылки «ПР»;
двухчастотный «2F»
генерация ударных импульсов «УР»
кратковременные посылки «ПР»;
двухчастотный «2F»
генерация ударных импульсов «УР»
Частоты f1, f2, f3 («постоянные»)
200…9999 Гц
частота f4 («временная»)
200…9999 Гц
Выходной ток (непрерывная и двухчастотная генерация)
10 А
Выходной ток (импульсные посылки)
15 А
Выходной ток (задаваемый для автосогласования)
0,1-9,9 А
Максимальное выходное напряжение
при автономном питании - 220 (170 при «2F»);
с добавлением внешнего аккумулятора 12В - 330 (260 при «2F»);
при питании от сетевого блока - 140 (110 при «2F»)
с добавлением внешнего аккумулятора 12В - 330 (260 при «2F»);
при питании от сетевого блока - 140 (110 при «2F»)
Максимальная выходная мощность
при автономном питании или от внешнего аккумулятора 24В - 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом, 180 импульсы на 0,8…200 Ом;
с добавлением внешнего аккумулятора 12В - 180 непрерывно на 1,8…450 Ом и «2F» на 1,8…300 Ом, 270 импульсы на 1,2…300 Ом;
от сетевого блока (СБП) - 70 на 0,7…200 Ом_непрерывно, импульсы или на 0,7…130 Ом при «2F»
с добавлением внешнего аккумулятора 12В - 180 непрерывно на 1,8…450 Ом и «2F» на 1,8…300 Ом, 270 импульсы на 1,2…300 Ом;
от сетевого блока (СБП) - 70 на 0,7…200 Ом_непрерывно, импульсы или на 0,7…130 Ом при «2F»
Допустимое сопротивление нагрузки
любое
Диапазон сопротивлений для минимального задаваемого тока (0,1А) при автономном питании
4…2200 (4…1700 при «2F») Ом
Диапазон сопротивлений для минимального задаваемого тока (0,1А) с добавлением внешнего аккумулятора 12В
4…3300 (4…2600 при «2F») Ом
Диапазон сопротивлений для максимального непрерывного тока (10А) при автономном питании
0…1,2 Ом
Диапазон сопротивлений для максимального непрерывного тока (10А) с добавлением внешнего аккумулятора 12В
0…1,8 Ом
Диапазон сопротивлений для максимального тока в импульсе (15А) при автономном питании
0…0,8 Ом
Диапазон сопротивлений для максимального тока в импульсе (15А) с добавлением внешнего аккумулятора 12В
0…1,2 Ом
Согласование с нагрузкой
автоматическое, ручное
Автономная работа при 0ºС
непрерывная и двухчастотная генерация генерация - 1,2 ч (при 120Вт автономно/180Вт с доп. акк. 12В) и 3 ч (при 60Вт автономно/90Вт с доп. акк. 12В);
импульсные посылки одной частоты - 8 ч (при 180Вт автономно/270Вт с доп. акк. 12В) и 20 ч (при 90Вт автономно/130Вт с доп. акк. 12В);
генерация ударных импульсов с максимальной частотой 80 уд/мин - 20 ч (при силе удара «С2» автономно или «С3» с доп. акк.) и 50 ч(при силе удара «С1» автономно).
импульсные посылки одной частоты - 8 ч (при 180Вт автономно/270Вт с доп. акк. 12В) и 20 ч (при 90Вт автономно/130Вт с доп. акк. 12В);
генерация ударных импульсов с максимальной частотой 80 уд/мин - 20 ч (при силе удара «С2» автономно или «С3» с доп. акк.) и 50 ч(при силе удара «С1» автономно).
Время зарядки
8 ч
Сетевой блок
15 В/15 А
Выходной усилитель мощности
импульсный, CLASS D(BD), КПД > 80%
Класс защиты
IP54
Допустимый диапазон температур
-30…+45 ºС
Отображение информации
цифровой
Особенности трассопоискового приемника
поиск дефектов изоляции, сохранение координат
Габариты
Длина упаковки
75 см
Ширина упаковки
41 см
Высота упаковки
20 см
Вес в упаковке
23.0 кг
О товаре ООО Техно-Ас Кабелетрассоискатель Атлет АГ-319К-СКИ
Назначение: кабелетрассоискатель Атлет АГ-319К-СКИ в комплекте из нескольких устройств. Позволяет произвести поиск подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) и мест повреждения внешней изоляции сети.
Конструкция: поставляется мощный мультичастотный генератор АГ-120ТМ с дальностью работы до 10 км и интеллектуальной программой выбора мощности. Цифровой приемник АП-019.3 работает в нескольких режимах - «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты»
Преимущества: оборудование оснащено индукционной антенной и датчиками. Оборудован модуль GPS\ГЛОНАСС для сохранения координат и составления карт. Расчет глубины залегания коммуникации и величины тока в сети производится автоматически.
Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Особенности
Комплект устройств для работы
Встроенный GPS\ГЛОНАСС модуль
Цифровой трассопоисковый приемник
Изображение трассы на экране прибора
Морозоустойчивость оборудования
Меню на русском и английском языках
Технические характеристики ООО Техно-Ас Атлет АГ-319К-СКИ
Рабочие характеристики
Трассопоисковый приемник АП-019.3
Тип оборудования
трассоискатель, кабелеискатель
Рабочее напряжение
4-7 В
Тип питания
4 элемента типа C, внешний аккумулятор (Power Bank - опция)
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Глубина обнаружения
10000 мм
«Широкая полоса» (датчик АД)
0,04…8 кГц
Диапазон частот «Радио»
8...40 кГц
Макс. коэффициент усиления электрического тракта
120 дБ
Количество встроенных датчиков
4
Подключаемые внешние датчики
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
автоматическое - для 2D отображения «Трасса», полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;, автоматическое или ручное (по выбору) - для режима «2 частоты»
Максимальная чувствительность на 1 м
5 мкА
Определение глубины залегания трассы
0-10 м
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
0,001...9,99 А
Точность измерения тока
±5%
Объем памяти модуля GPS
2300 «точек»
Визуальная индикация
LCD дисплей, 320х240
Звуковая индикация
синтезированный звук ЧМ, звуковая индикация нажатия кнопок
Время непрерывной работы
20 ч
Класс защиты
IP54
Диапазон температур эксплуатации / хранения
-20…60°С, -30…60°С
Индукционная антенна ИЭМ-301.3
Максимальная мощность
10 Вт
Модуль полного комплексного сопротивления на частоте 8192 Гц
36 Ом
Тип корпуса
пластмассовый, герметичный
Датчик контроля качества изоляции ДКИ-117
Чувствительность в различных положениях переключателя
«0» - 0,3…14
«I» - 3…1400
«II» - 30…1400 В
«I» - 3…1400
«II» - 30…1400 В
Частотный диапазон чувствительности
40...10000 Гц
Макс. допустимое переменное входное напряжение
400 В
Макс. база (расстояние между электродами в рабочем положении)
на угол 30° - 550 мм, на угол 60° - 880
Макс. длина штанга
870 мм
Датчик определителя дефектов коммуникаций ДОДК-117
Мин. диагностируемая площадь повреждения изоляции
15 мм²
Точность определения обрыва кабеля
0,25 м
Входное сопротивление датчика
2,4 МОм
Питание предварительного усилителя
внешнее от приёмника
Коэффициент усиления предварительного усилителя
40 дБ
Трассировочный генератор АГ-120ТМ
Тип питания
2 свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
Напряжение питания
11-28 В
Допустимые внешние аккумуляторы
11...14В, 22…28В ≥24 Ач
Режим работы
непрерывный «НП»;
кратковременные посылки «ПР»;
двухчастотный «2F»
генерация ударных импульсов «УР»
кратковременные посылки «ПР»;
двухчастотный «2F»
генерация ударных импульсов «УР»
Частоты f1, f2, f3 («постоянные»)
200…9999 Гц
частота f4 («временная»)
200…9999 Гц
Выходной ток (непрерывная и двухчастотная генерация)
10 А
Выходной ток (импульсные посылки)
15 А
Выходной ток (задаваемый для автосогласования)
0,1-9,9 А
Максимальное выходное напряжение
при автономном питании - 220 (170 при «2F»);
с добавлением внешнего аккумулятора 12В - 330 (260 при «2F»);
при питании от сетевого блока - 140 (110 при «2F»)
с добавлением внешнего аккумулятора 12В - 330 (260 при «2F»);
при питании от сетевого блока - 140 (110 при «2F»)
Максимальная выходная мощность
при автономном питании или от внешнего аккумулятора 24В - 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом, 180 импульсы на 0,8…200 Ом;
с добавлением внешнего аккумулятора 12В - 180 непрерывно на 1,8…450 Ом и «2F» на 1,8…300 Ом, 270 импульсы на 1,2…300 Ом;
от сетевого блока (СБП) - 70 на 0,7…200 Ом_непрерывно, импульсы или на 0,7…130 Ом при «2F»
с добавлением внешнего аккумулятора 12В - 180 непрерывно на 1,8…450 Ом и «2F» на 1,8…300 Ом, 270 импульсы на 1,2…300 Ом;
от сетевого блока (СБП) - 70 на 0,7…200 Ом_непрерывно, импульсы или на 0,7…130 Ом при «2F»
Допустимое сопротивление нагрузки
любое
Диапазон сопротивлений для минимального задаваемого тока (0,1А) при автономном питании
4…2200 (4…1700 при «2F») Ом
Диапазон сопротивлений для минимального задаваемого тока (0,1А) с добавлением внешнего аккумулятора 12В
4…3300 (4…2600 при «2F») Ом
Диапазон сопротивлений для максимального непрерывного тока (10А) при автономном питании
0…1,2 Ом
Диапазон сопротивлений для максимального непрерывного тока (10А) с добавлением внешнего аккумулятора 12В
0…1,8 Ом
Диапазон сопротивлений для максимального тока в импульсе (15А) при автономном питании
0…0,8 Ом
Диапазон сопротивлений для максимального тока в импульсе (15А) с добавлением внешнего аккумулятора 12В
0…1,2 Ом
Согласование с нагрузкой
автоматическое, ручное
Автономная работа при 0ºС
непрерывная и двухчастотная генерация генерация - 1,2 ч (при 120Вт автономно/180Вт с доп. акк. 12В) и 3 ч (при 60Вт автономно/90Вт с доп. акк. 12В);
импульсные посылки одной частоты - 8 ч (при 180Вт автономно/270Вт с доп. акк. 12В) и 20 ч (при 90Вт автономно/130Вт с доп. акк. 12В);
генерация ударных импульсов с максимальной частотой 80 уд/мин - 20 ч (при силе удара «С2» автономно или «С3» с доп. акк.) и 50 ч(при силе удара «С1» автономно).
импульсные посылки одной частоты - 8 ч (при 180Вт автономно/270Вт с доп. акк. 12В) и 20 ч (при 90Вт автономно/130Вт с доп. акк. 12В);
генерация ударных импульсов с максимальной частотой 80 уд/мин - 20 ч (при силе удара «С2» автономно или «С3» с доп. акк.) и 50 ч(при силе удара «С1» автономно).
Время зарядки
8 ч
Сетевой блок
15 В/15 А
Выходной усилитель мощности
импульсный, CLASS D(BD), КПД > 80%
Класс защиты
IP54
Допустимый диапазон температур
-30…+45 ºС
Отображение информации
цифровой
Особенности трассопоискового приемника
поиск дефектов изоляции, сохранение координат
Габариты
Длина упаковки
75 см
Ширина упаковки
41 см
Высота упаковки
20 см
Вес в упаковке
23.0 кг
