Трассоискатель "Успех 1.108Д"
Артикул 251-197155
Уточнить стоимость
Характеристики
Рабочие характеристики
Тип оборудования
трассоискатель
Комплектация
- Трассопоисковый приемник АП-019.1 - 1 шт;
- Генератор трассировочный АГ-108 1 шт;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Устройство зарядное АГ107.02.010;
- Батарейки 4 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).
Трассировочный генератор АГ-108
Источник питания
«12,8 В, 8 Ач» 8 элементов LiFePO4 26700, аккумуляторы автомобильные «12 В»
Рабочее напряжение
10-15 В
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
нагрузка «кабель выходной» или «клещи» - 512, 1024, 8192, 32768; «антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH».
Режим работы
«антенные» режимы; режимы «модуляции» (сигналы специальной формы); «ударный» режим
Выходной ток
ограниченный программой при ручном повышении, ≥: 5 - при частотах при частотах 512 Гц, 1024 Гц, 8192 Гц, «F1_2», «F1_8»; 3 - при частоте 32768 Гц «33»;
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
Максимальное выходное напряжение
в зависимости от «модуляции», ≥ - 150 - в двухчастотном режиме модуляции «F1_2/1_8»; 200 - в других режимах. В
Максимальная выходная мощность
ограниченная программой, ≥: 50 - в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2», «F1_8» на сопротивления нагрузки до 450 Ом; 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом. Вт
Время работы
1,5 часа в режимах «НЕПР» и «F1_2», «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Классификация по ГОСТ Р 51318.22-2006
А
Диапазон температур
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты
IP65
Размер
250х220х120 мм
Вес
3,8 кг

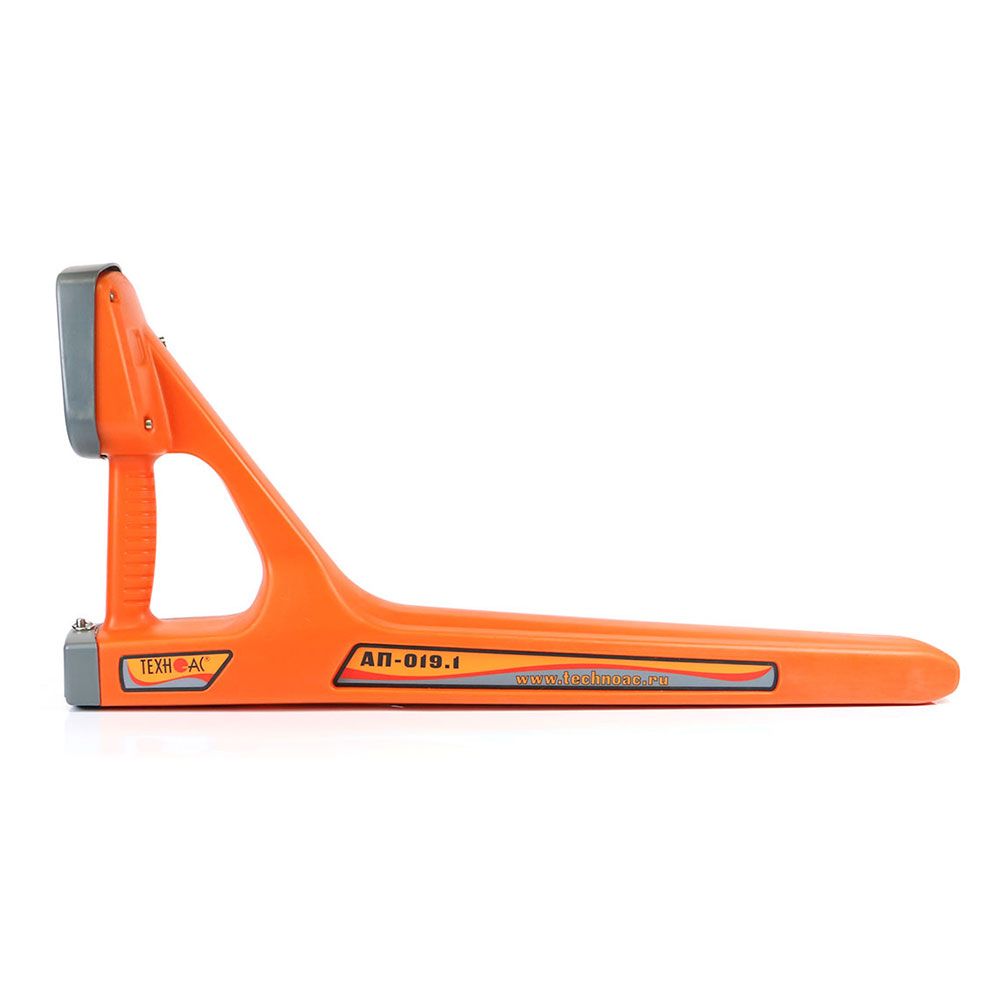

Трассопоисковый приемник АП-019.1
Источник питания
4 элемента тип «С»
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун, медь
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Диапазон частот «Радио»
8...40 кГц
Добротность квазирезонансных фильтров (Q)
100
Макс. коэффициент усиления электрического тракта
100 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
автоматически в режиме «Трасса» 0,001...9,99 А
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - ток сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Отображение информации
цифровой
Габариты
Размер
330×140×700 мм
Вес
2,4 кг
Длина упаковки
75 см
Ширина упаковки
46 см
Высота упаковки
45 см
Вес в упаковке
10.0 кг
О товаре ООО Техно-Ас Трассоискатель Успех 1.108Д
Назначение: трассоискатель Техно-Ас Успех 1.108Д для эксплуатации на строительных, исследовательских, ремонтных и других объектах. Обеспечивает определение местоположения и глубины залегания подземных коммуникаций, поиск неисправностей кабельных линий, а также обследование местности перед производством земляных работ для предотвращения повреждений инженерных коммуникаций.
Конструкция: в комплекте мощный генератор АГ-108 и приемник АП-019.1. Контроль и управление производится при помощи удобных мониторов. Защитный кейс надежно защищает от погодных воздействий.
Функциональность: агрегат эксплуатируется от батареек или внешних АКБ. Оснащен режимами «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты». Предусмотрена регулировка мощности от 50 до 100 Вт.
Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Особенности
Автономный генератор с дисплеем
Трассопоисковый приемник-моноблок
Русскоязычный интерфейс
Функциональные рабочие режимы
Работа от батареек или внешних АКБ
Автоматический расчет и вывод на экран
Технические характеристики ООО Техно-Ас Успех 1.108Д
Рабочие характеристики
Тип оборудования
трассоискатель
Комплектация
- Трассопоисковый приемник АП-019.1 - 1 шт;
- Генератор трассировочный АГ-108 1 шт;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Устройство зарядное АГ107.02.010;
- Батарейки 4 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).
Трассировочный генератор АГ-108
Источник питания
«12,8 В, 8 Ач» 8 элементов LiFePO4 26700, аккумуляторы автомобильные «12 В»
Рабочее напряжение
10-15 В
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
нагрузка «кабель выходной» или «клещи» - 512, 1024, 8192, 32768; «антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH».
Режим работы
«антенные» режимы; режимы «модуляции» (сигналы специальной формы); «ударный» режим
Выходной ток
ограниченный программой при ручном повышении, ≥: 5 - при частотах при частотах 512 Гц, 1024 Гц, 8192 Гц, «F1_2», «F1_8»; 3 - при частоте 32768 Гц «33»;
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
Максимальное выходное напряжение
в зависимости от «модуляции», ≥ - 150 - в двухчастотном режиме модуляции «F1_2/1_8»; 200 - в других режимах. В
Максимальная выходная мощность
ограниченная программой, ≥: 50 - в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2», «F1_8» на сопротивления нагрузки до 450 Ом; 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом. Вт
Время работы
1,5 часа в режимах «НЕПР» и «F1_2», «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Классификация по ГОСТ Р 51318.22-2006
А
Диапазон температур
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты
IP65
Размер
250х220х120 мм
Вес
3,8 кг
Трассопоисковый приемник АП-019.1
Источник питания
4 элемента тип «С»
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун, медь
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Диапазон частот «Радио»
8...40 кГц
Добротность квазирезонансных фильтров (Q)
100
Макс. коэффициент усиления электрического тракта
100 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
автоматически в режиме «Трасса» 0,001...9,99 А
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - ток сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Отображение информации
цифровой
Габариты
Размер
330×140×700 мм
Вес
2,4 кг
Длина упаковки
75 см
Ширина упаковки
46 см
Высота упаковки
45 см
Вес в упаковке
10.0 кг
