Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат "Успех 3.107Д"
Артикул 251-197148
Уточнить стоимость
Характеристики
Рабочие характеристики
Тип оборудования
трассоискатель

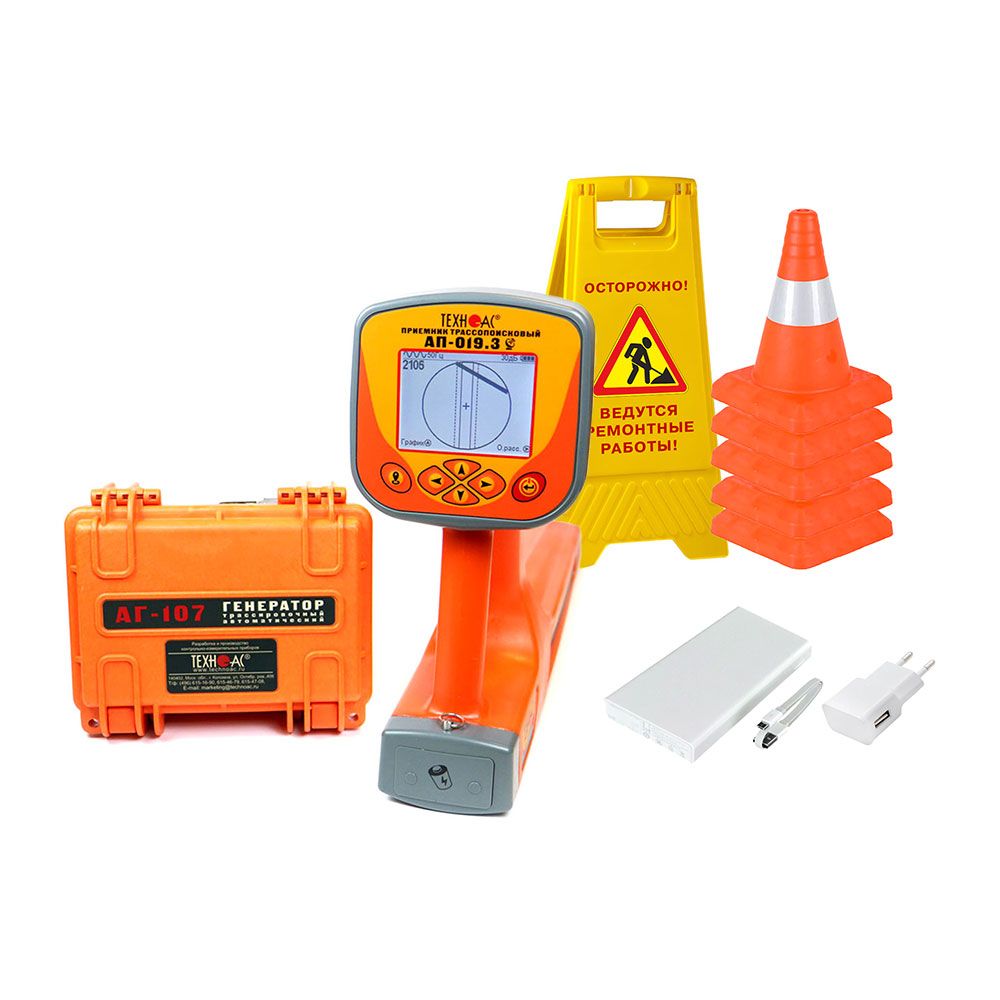

Комплектация
- Трассопоисковый приемник АП-019.3 - 1 шт;
- Генератор трассировочный АГ-107 1 шт;
- Устройство зарядное АГ107.02.010;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Кабель USB 2.0 AM-mini USB 1 м;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Батарейки для приемника;
- Диск CD-R 1 шт;
- Power Bank, 10 000 mAh 1 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).
Трассопоисковый приемник АП-019.3
Источник питания
4 элемента тип «С», внешний аккумулятор (Power Bank - опция).
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Частота фильтра в режиме «Зонд»
512 Гц
Диапазон частот «Радио»
8...40 кГц
Динамический диапазон входных сигналов
120 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
- 0...10 м;
- Автоматически в режиме «Трасса»;
- По нажатию кнопки в режиме «Зонд».
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
- 0,01...9,99 А
- Автоматически в режиме «Трасса».
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Размер
330×140×700 мм
Вес
2,2 кг

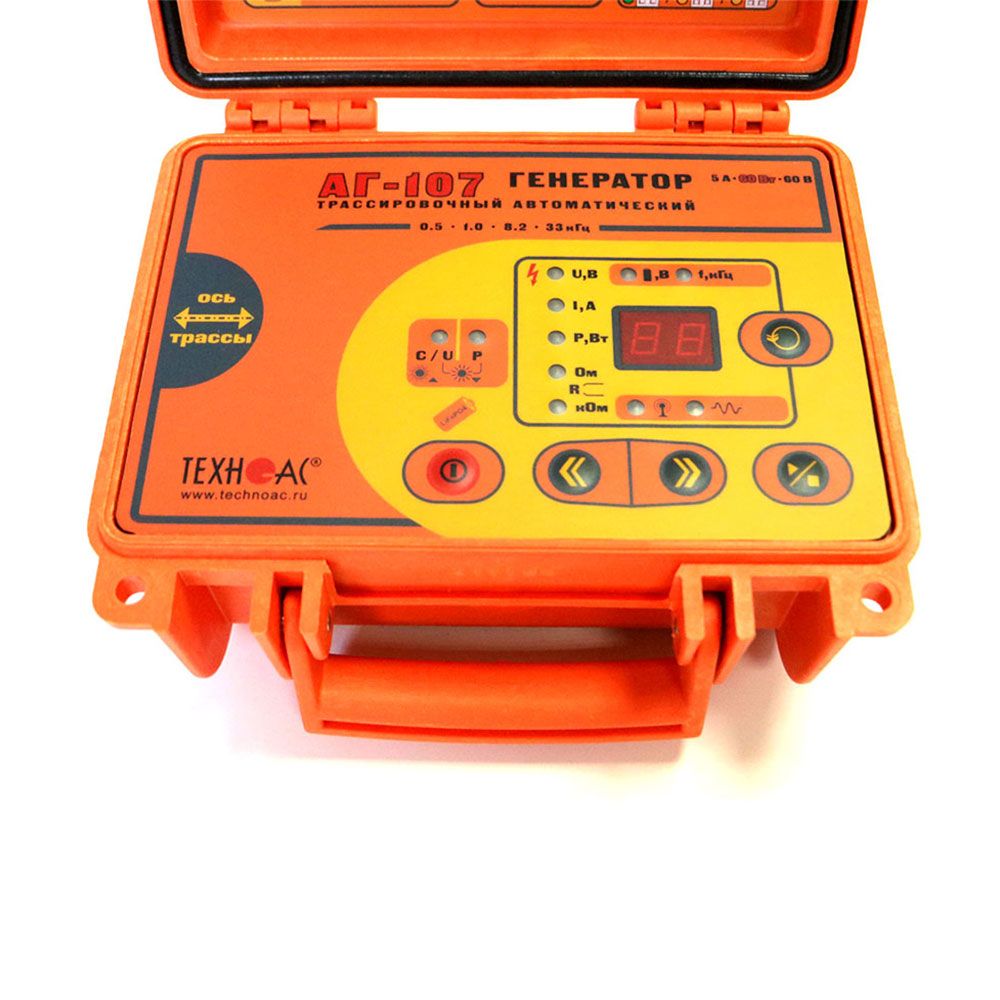

Трассировочный генератор АГ-107
Источник питания
4 элемента LiFePO4 26700 3,2В, аккумуляторы автомобильные «12 В»
Частоты непрерывного «НП» или прерывистого «ПР» сигнала
агрузка «кабель выходной» или «клещи» - 512, 1024, 8192, 32768;
«антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH». Гц ± 0,1% «кГц»
«антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH». Гц ± 0,1% «кГц»
Режим работы
«антенные» режимы; режимы «модуляции» (сигналы специальной формы)
Выходной ток
ограниченный программой при ручном повышении, ≥: 5 - при частотах 512 Гц «0.5», 1024 Гц «1.0», 8192 Гц «8.2», «2F»; 3 - при частоте 32768 Гц «33»;
заданный для автоматического согласования, ≥ - 0,1
заданный для автоматического согласования, ≥ - 0,1
Максимальное выходное напряжение
в зависимости от «модуляции», ≥ - 48 - в двухчастотном режиме модуляции «2F»; 60 - в других режимах. В
Максимальная выходная мощность
ограниченная программой, ≥: 30 - при частотах 512 Гц «0.5», 1024 Гц «1.0», 8192 Гц «8.2»; 60 - в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом. Вт
Время работы
при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт
Классификация по ГОСТ Р 51318.22-2006
А
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Диапазон температур
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты
IP65 (при закрытой крышке корпуса - кейса)
Отображение информации
цифровой
Особенности трассопоискового приемника
сохранение координат
Габариты
Размер
216х180х105 мм
Вес
2 кг
Длина упаковки
75 см
Ширина упаковки
46 см
Высота упаковки
45 см
Вес в упаковке
8.0 кг
О товаре ООО Техно-Ас Трассоискатель Успех 3.107Д с функцией сохранения GPS/ГЛОНАСС координат
Назначение: трассоискатель Техно-Ас Успех 3.107Д с функцией сохранения GPS/ГЛОНАСС координат. Предназначен для точного определения местоположения и глубины подземных коммуникаций, повреждений кабельных линий и обследования местности при строительных, инженерных, геодезических, нефтедобывающих и других работах.
Конструкция: предусмотрен большой монитор с меню на русском и английском языках для автоматического расчета и отображения трассы. В наборе 5 дорожных конусов высотой 30 см, аварийный знак «Люк открыт» или «Идут работы».
Функциональность: техника оснащена рабочими режимами «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты». Используется в диапазоне частот 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц. Эксплуатируется от элементов питания или внешних источников.
Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Особенности
Автономный генератор с дисплеем
Трассопоисковый приемник-моноблок
Русскоязычный интерфейс
Встроенный GPS\ГЛОНАСС модуль
Работа от батареек или внешних АКБ
Автоматический расчет и вывод на экран
Технические характеристики ООО Техно-Ас Успех 3.107Д с функцией сохранения GPS/ГЛОНАСС координат
Рабочие характеристики
Тип оборудования
трассоискатель
Комплектация
- Трассопоисковый приемник АП-019.3 - 1 шт;
- Генератор трассировочный АГ-107 1 шт;
- Устройство зарядное АГ107.02.010;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Кабель USB 2.0 AM-mini USB 1 м;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Батарейки для приемника;
- Диск CD-R 1 шт;
- Power Bank, 10 000 mAh 1 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).
Трассопоисковый приемник АП-019.3
Источник питания
4 элемента тип «С», внешний аккумулятор (Power Bank - опция).
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Частота фильтра в режиме «Зонд»
512 Гц
Диапазон частот «Радио»
8...40 кГц
Динамический диапазон входных сигналов
120 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
- 0...10 м;
- Автоматически в режиме «Трасса»;
- По нажатию кнопки в режиме «Зонд».
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
- 0,01...9,99 А
- Автоматически в режиме «Трасса».
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Размер
330×140×700 мм
Вес
2,2 кг
Трассировочный генератор АГ-107
Источник питания
4 элемента LiFePO4 26700 3,2В, аккумуляторы автомобильные «12 В»
Частоты непрерывного «НП» или прерывистого «ПР» сигнала
агрузка «кабель выходной» или «клещи» - 512, 1024, 8192, 32768;
«антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH». Гц ± 0,1% «кГц»
«антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH». Гц ± 0,1% «кГц»
Режим работы
«антенные» режимы; режимы «модуляции» (сигналы специальной формы)
Выходной ток
ограниченный программой при ручном повышении, ≥: 5 - при частотах 512 Гц «0.5», 1024 Гц «1.0», 8192 Гц «8.2», «2F»; 3 - при частоте 32768 Гц «33»;
заданный для автоматического согласования, ≥ - 0,1
заданный для автоматического согласования, ≥ - 0,1
Максимальное выходное напряжение
в зависимости от «модуляции», ≥ - 48 - в двухчастотном режиме модуляции «2F»; 60 - в других режимах. В
Максимальная выходная мощность
ограниченная программой, ≥: 30 - при частотах 512 Гц «0.5», 1024 Гц «1.0», 8192 Гц «8.2»; 60 - в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом. Вт
Время работы
при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт
Классификация по ГОСТ Р 51318.22-2006
А
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Диапазон температур
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты
IP65 (при закрытой крышке корпуса - кейса)
Отображение информации
цифровой
Особенности трассопоискового приемника
сохранение координат
Габариты
Размер
216х180х105 мм
Вес
2 кг
Длина упаковки
75 см
Ширина упаковки
46 см
Высота упаковки
45 см
Вес в упаковке
8.0 кг
