Трассоискатель "Успех 3.108Д"
Артикул 251-197154
Уточнить стоимость
Характеристики
Рабочие характеристики
Тип оборудования
трассоискатель

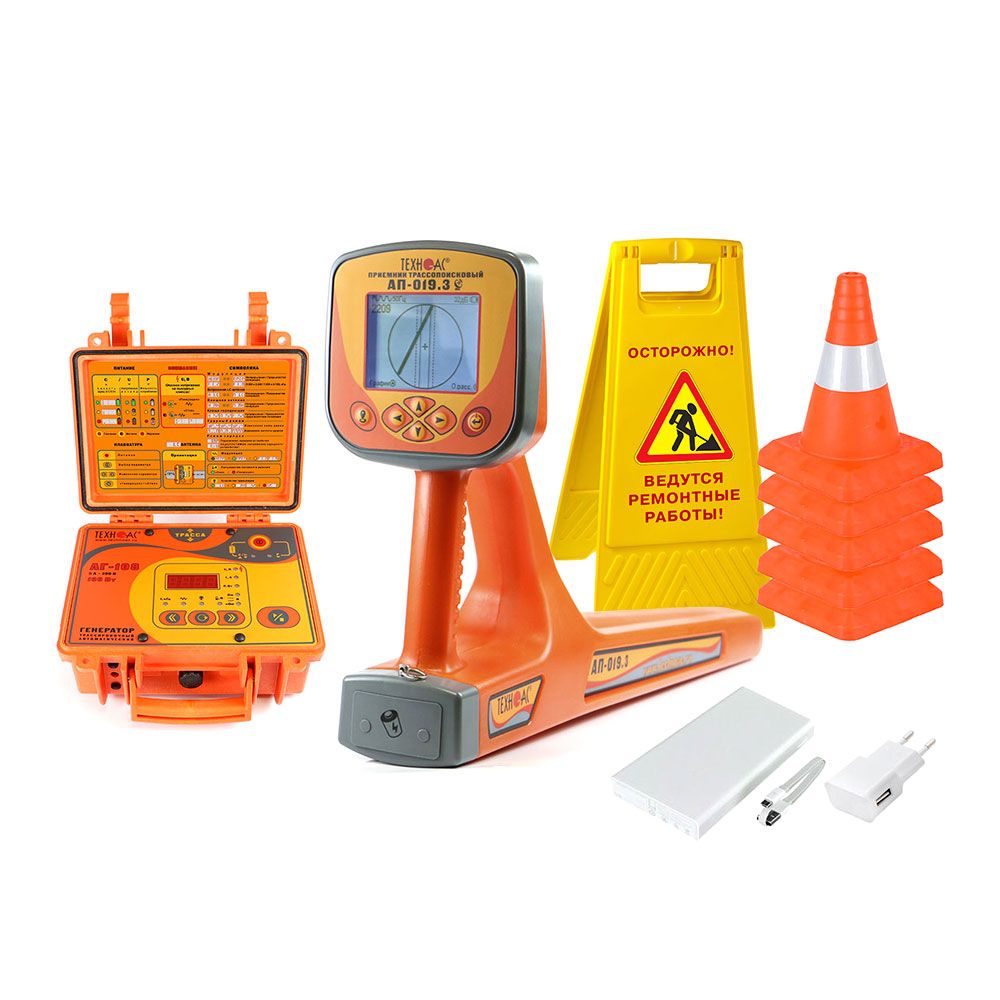

Комплектация
- Трассопоисковый приемник АП-019.3 - 1 шт;
- Генератор трассировочный АГ-108 1 шт;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Кабель USB 2.0 AM-mini USB 1 м;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Устройство зарядное АГ107.02.010;
- Батарейки 4 шт;
- Диск CD-R 1 шт;
- Power Bank, 10 000 mAh 1 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).
Трассопоисковый приемник АП-019.3
Источник питания
4 элемента тип «С», внешний аккумулятор (Power Bank - опция).
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Частота фильтра в режиме «Зонд»
512 Гц
Диапазон частот «Радио»
8...40 кГц
Динамический диапазон входных сигналов
120 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
- 0...10 м;
- Автоматически в режиме «Трасса»;
- По нажатию кнопки в режиме «Зонд».
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
- 0,01...9,99 А
- Автоматически в режиме «Трасса».
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Размер
330×140×700 мм
Вес
2,2 кг

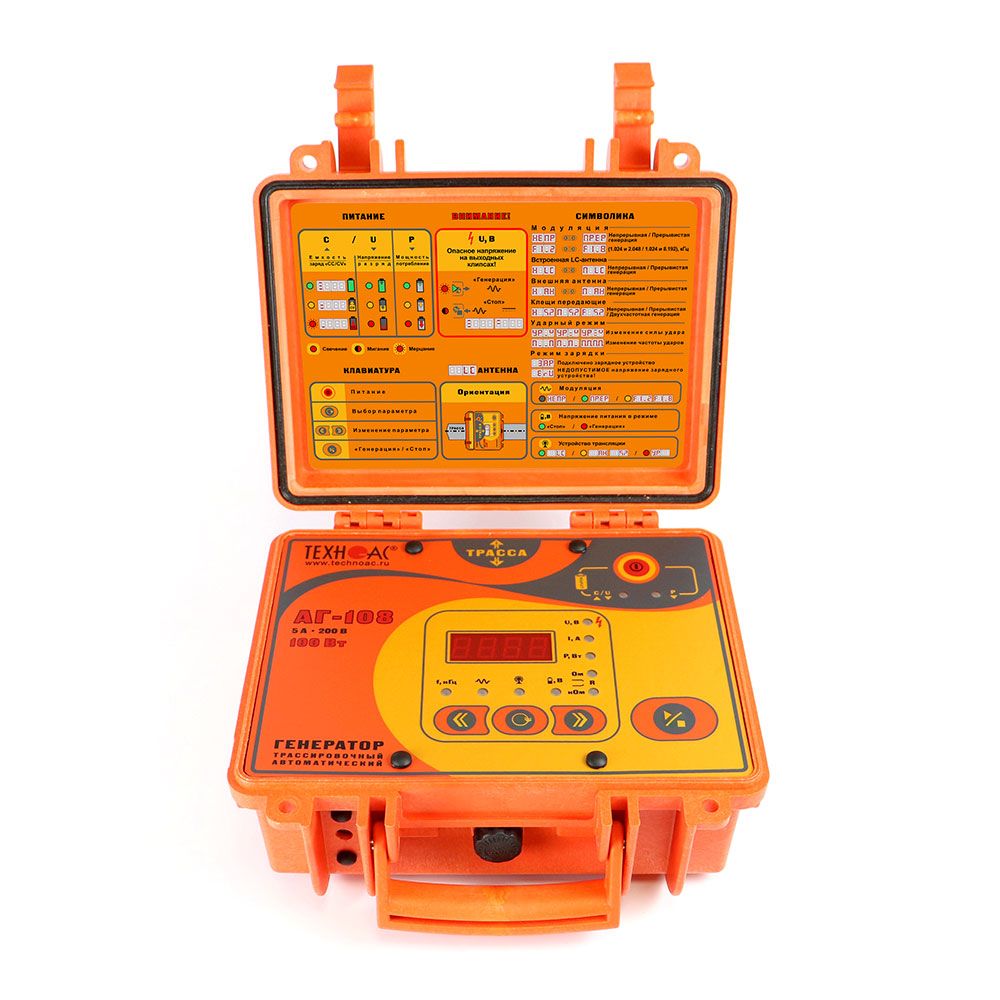

Трассировочный генератор АГ-108
Источник питания
«12,8 В, 8 Ач» 8 элементов LiFePO4 26700, аккумуляторы автомобильные «12 В»
Рабочее напряжение
10-15 В
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
нагрузка «кабель выходной» или «клещи» - 512, 1024, 8192, 32768; «антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH».
Режим работы
«антенные» режимы; режимы «модуляции» (сигналы специальной формы); «ударный» режим
Выходной ток
ограниченный программой при ручном повышении, ≥: 5 - при частотах при частотах 512 Гц, 1024 Гц, 8192 Гц, «F1_2», «F1_8»; 3 - при частоте 32768 Гц «33»;
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
Максимальное выходное напряжение
в зависимости от «модуляции», ≥ - 150 - в двухчастотном режиме модуляции «F1_2/1_8»; 200 - в других режимах. В
Максимальная выходная мощность
ограниченная программой, ≥: 50 - в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2», «F1_8» на сопротивления нагрузки до 450 Ом; 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом. Вт
Время работы
1,5 часа в режимах «НЕПР» и «F1_2», «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Классификация по ГОСТ Р 51318.22-2006
А
Диапазон температур
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты
IP65
Отображение информации
цифровой
Особенности трассопоискового приемника
сохранение координат
Габариты
Размер
250х220х120 мм
Вес
3,8 кг
Длина упаковки
75 см
Ширина упаковки
46 см
Высота упаковки
45 см
Вес в упаковке
10.0 кг
О товаре ООО Техно-Ас Трассоискатель Успех 3.108Д
Назначение: трассоискатель Техно-Ас Успех 3.108Д с максимальной глубиной обнаружения 10 метров. Позволяет определить местоположение подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), найти неисправности кабельных линий и произвести обследование местности перед производством земляных работ.
Конструкция: предусмотрен цифровой приемник АП-019.3 с автоматическим расчетом и выводом трассы на дисплей. Генератор АГ-108 обеспечивает высокую мощность до 100 Вт. В наборе необходимые инструменты и аксессуары.
Функциональность: комплект оснащен GPS\ГЛОНАСС модулем для записи координат. Работает на расстоянии до 10 км. Предусмотрена генерация импульсов управления ударным механизмом.
Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Особенности
Автономный генератор с дисплеем
Трассопоисковый приемник-моноблок
Русскоязычный интерфейс
Встроенный GPS\ГЛОНАСС модуль
Работа от батареек или внешних АКБ
Автоматический расчет и вывод на экран
Технические характеристики ООО Техно-Ас Успех 3.108Д
Рабочие характеристики
Тип оборудования
трассоискатель
Комплектация
- Трассопоисковый приемник АП-019.3 - 1 шт;
- Генератор трассировочный АГ-108 1 шт;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Кабель USB 2.0 AM-mini USB 1 м;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Устройство зарядное АГ107.02.010;
- Батарейки 4 шт;
- Диск CD-R 1 шт;
- Power Bank, 10 000 mAh 1 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).
Трассопоисковый приемник АП-019.3
Источник питания
4 элемента тип «С», внешний аккумулятор (Power Bank - опция).
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Частота фильтра в режиме «Зонд»
512 Гц
Диапазон частот «Радио»
8...40 кГц
Динамический диапазон входных сигналов
120 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
- 0...10 м;
- Автоматически в режиме «Трасса»;
- По нажатию кнопки в режиме «Зонд».
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
- 0,01...9,99 А
- Автоматически в режиме «Трасса».
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Размер
330×140×700 мм
Вес
2,2 кг
Трассировочный генератор АГ-108
Источник питания
«12,8 В, 8 Ач» 8 элементов LiFePO4 26700, аккумуляторы автомобильные «12 В»
Рабочее напряжение
10-15 В
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
нагрузка «кабель выходной» или «клещи» - 512, 1024, 8192, 32768; «антенные» режимы - 8192, 32768 для «LC» или 8192 для «AH».
Режим работы
«антенные» режимы; режимы «модуляции» (сигналы специальной формы); «ударный» режим
Выходной ток
ограниченный программой при ручном повышении, ≥: 5 - при частотах при частотах 512 Гц, 1024 Гц, 8192 Гц, «F1_2», «F1_8»; 3 - при частоте 32768 Гц «33»;
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
заданный для автоматического согласования, ≥ - 0,2 - при частотах 512 Гц «0.5», 1024 Гц «1.0», «2F»; 0,1 - при частоте 32768 Гц
Максимальное выходное напряжение
в зависимости от «модуляции», ≥ - 150 - в двухчастотном режиме модуляции «F1_2/1_8»; 200 - в других режимах. В
Максимальная выходная мощность
ограниченная программой, ≥: 50 - в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2», «F1_8» на сопротивления нагрузки до 450 Ом; 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом. Вт
Время работы
1,5 часа в режимах «НЕПР» и «F1_2», «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Выходной усилитель мощности
модифицированный CLASS D, КПД до 85%
Классификация по ГОСТ Р 51318.22-2006
А
Диапазон температур
-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты
IP65
Отображение информации
цифровой
Особенности трассопоискового приемника
сохранение координат
Габариты
Размер
250х220х120 мм
Вес
3,8 кг
Длина упаковки
75 см
Ширина упаковки
46 см
Высота упаковки
45 см
Вес в упаковке
10.0 кг
