Кабелетрассоискатель Атлет 3.120Д
Артикул 251-197149
Уточнить стоимость
Характеристики
Рабочие характеристики
Тип оборудования
кабелетрассоискатель

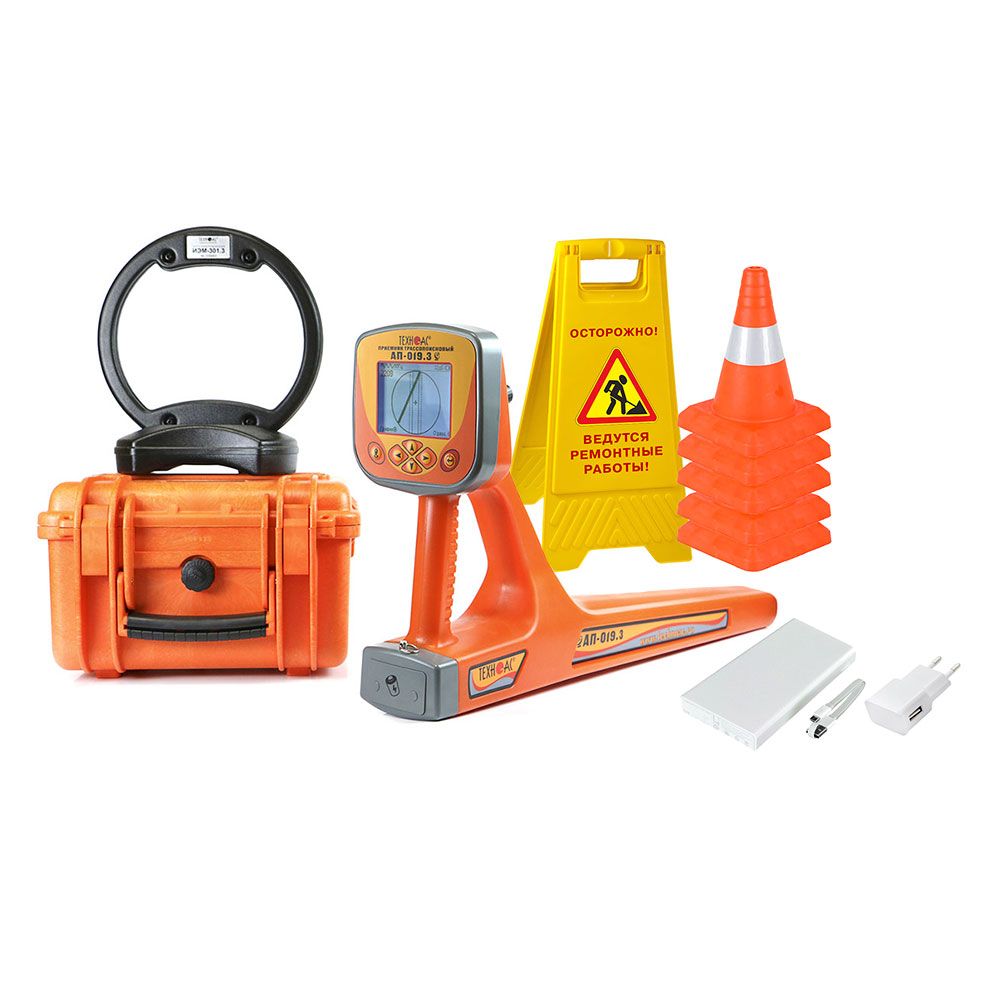

Комплектация
- Трассопоисковый приемник АП-019.3 - 1 шт;
- Генератор трассировочный АГ-120ТМ 1 шт;
- Устройство зарядное AG120.02.100;
- Индукционная антенна ИЭМ-301.3;
- Кабель АГ120.02.020 1 шт;
- Кабель АГ120.02.050 1 шт;
- Кабель АГ105.02.020 1 шт;
- Кабель USB 2.0 AM-mini USB 1 м;
- Контакт магнитный АГ120.02.090 2 шт;
- Штырь заземления АГ110.02.004 2 шт;
- Колпачок изоляционный d=8 мм 2 шт;
- с программой;
- Батарейки 4 шт;
- Power Bank, 10 000 mAh 1 шт;
- Конус дорожный, высота 30 см 5 шт;
- Аварийный знак Люк открыт или Идут работы 1 шт;
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 шт;
- Сумка для генератора АГ-120ТМ (чехол 53181) 1 шт;
- Сумка для приемника (чехол 53212) 1 шт;
- Сумка для комплекта (чехол 53222).

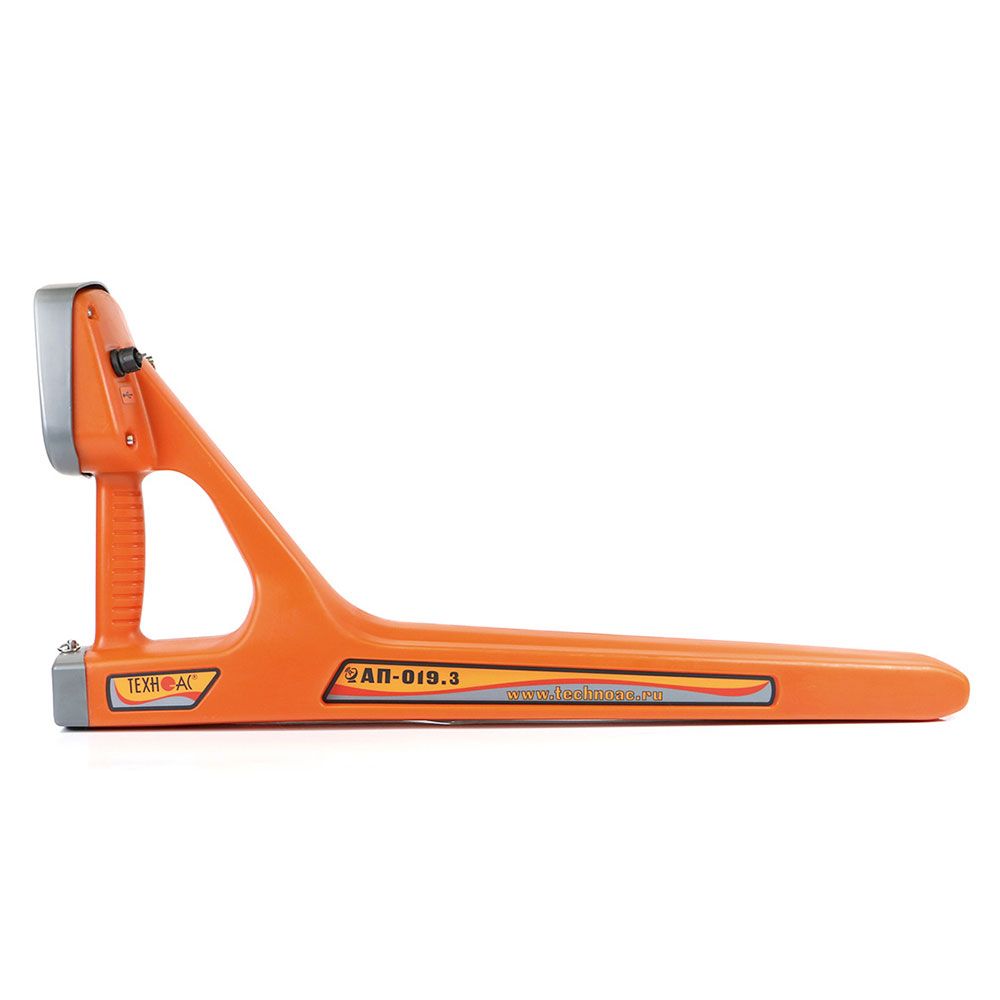

Трассопоисковый приемник АП-019.3
Источник питания
4 элемента тип «С», внешний аккумулятор (Power Bank - опция).
Рабочее напряжение
4-7 В
Макс. глубина обнаружения
10 м
Обнаруживаемые материалы
металл, чугун
Квазирезонансные частоты фильтров
50(60), 100(120), 512, 1024, 8192, 32768 Гц
Диапазон частот «Широкая полоса»
0,04…8 кГц
Частота фильтра в режиме «Зонд»
512 Гц
Диапазон частот «Радио»
8...40 кГц
Динамический диапазон входных сигналов
120 дБ
Количество встроенных датчиков
4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)
5 мкА на расстоянии 1 м
Объем памяти модуля GPS
2300 точек
Подключаемые внешние датчики
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью
- Автоматическое – для 2D отображения «Трасса»;
- Полуавтоматическое, ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- Автоматическое, ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания трассы
- 0...10 м;
- Автоматически в режиме «Трасса»;
- По нажатию кнопки в режиме «Зонд».
Точность определения глубины залегания
±5%
Измерение тока принимаемого сигнала
- 0,01...9,99 А
- Автоматически в режиме «Трасса».
Точность определения оси коммуникации, в % от глубины залегания
±5%
Визуальная индикация
LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления.
Звуковая индикация
встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Время непрерывной работы
>20 часов
Автоматическое отключение питания при бездействии
после 30 мин
Диапазон температур эксплуатации / хранения
-20…+60°С, -30…+60°С
Степень защиты
IP54
Размер
330×140×700 мм
Вес
2,2 кг

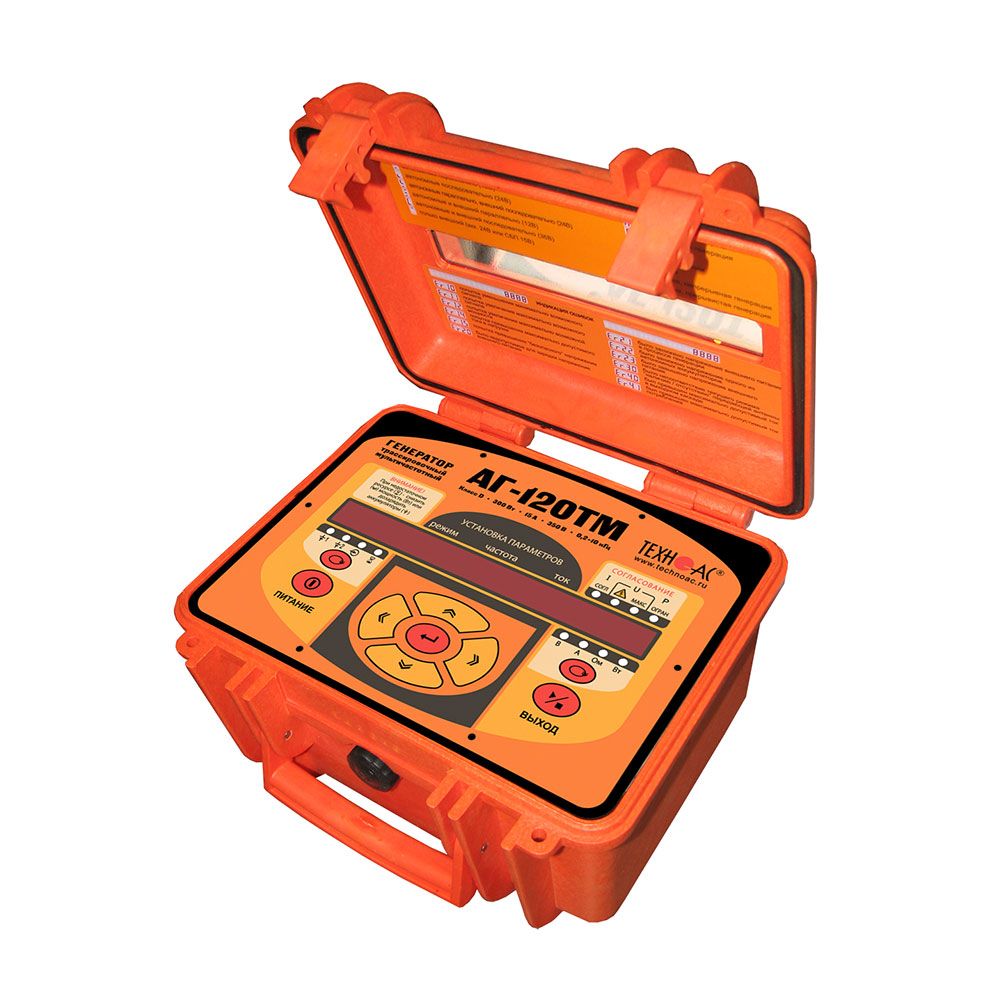

Трассировочный генератор АГ-120ТМ
Источник питания
2 свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Допустимые внешние аккумуляторы
11...14 В, 22...28 В
Дальность работы
10 км
Частоты синусоидального сигнала
частоты f1, f2, f3 («постоянные») - 200…9999;
частота f1 («временная») - 200…9999 Гц
частота f1 («временная») - 200…9999 Гц
Режимы генерации
непрерывный «НП»; кратковременные посылки «ПР» (прерывистый); двухчастотный «2F» (одновременная генерация); генерация ударных импульсов «УР» (ударный режим).
Выходной ток
непрерывная и двухчастотная генерация - 10 А; кратковременные посылки - 15 А; задаваемый для автосогласования - 0,1-9,9 А.
Максимальное выходное напряжение
при автономном питании - 220; с добавлением внешнего аккумулятора 12 В - 330; при питании от сетевого блока - 110. В
Максимальная выходная мощность (непрерывно/импульсы)
при автономном питании или от внешнего аккумулятора 21 В - 150/200; с добавлением внешнего аккумулятора 12 В - 200/300; от сетевого блока (СБП) - 100. Вт
Допустимое сопротивление нагрузки
любое (0…∞); ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Время работы
непрерывная и двухчастотная генерация - 1,7-4 ч; импульсные посылки одной частоты - 11-25 ч; генерация ударных импульсов с максимальной частотой 80 уд./мин - 25-62 ч.
Время зарядки АКБ
8 ч
Выходной усилитель мощности
импульсный, CLASS D(BD), КПД > 80%
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006
А
Диапазон температур
-30…+45ºС
Отображение информации
цифровой
Особенности трассопоискового приемника
сохранение координат
Степень защиты
IP54
Габариты
Размер
305х270х191 мм
Длина упаковки
33 см
Ширина упаковки
14 см
Высота упаковки
70 см
Вес в упаковке
2.2 кг
О товаре ООО Техно-Ас Кабелетрассоискатель Атлет 3.120Д
Назначение: кабелетрассоискатель Техно-Ас Атлет 3.120Д для поиска кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов на глубине до 10 метров. Обеспечивает безопасную работу на строительных, добывающих, промышленных и других объектах.
Конструкция: в комплекте цифровой трассопоисковый приемник АП-019.3 с встроенным GPS\ГЛОНАСС модулем и мультичастотный генератор АГ-120ТМ с рабочим диапазоном до 10 км. Отслеживание трассы производится через информативный экран. Защитный кейс с крышкой позволяет работать в дождливых условиях.
Функциональность: оборудование эксплуатируется от внутренних или внешних аккумуляторов. Оснащено расширенными рабочими режимами. Объем памяти GPS - до 2300 точек.
Прибор включен в реестр Минпромторг, что дает ему весомые преимущества:
1) доказывает, что прибор произведен в РФ
2) имеет всю разрешительную документацию
Особенности
Мультичастотный генератор с дисплеем
Трассопоисковый приемник-моноблок
Русскоязычный интерфейс
Функциональные рабочие режимы
Работа от встроенных или внешних АКБ
Автоматический расчет и вывод на экран
