Секционные виброрейки

Секционная виброрейка для бетона

Модульные (сборные, секционные) виброрейки используются для выравнивания и поверхностного уплотнения бетона на больших площадях — ширина обработки за один проход может достигать до 30 метров. Эта строительная техника позволяет многократно ускорить рабочий процесс, что особенно важно при укладе свежего раствора.

Области применения:

• Укладка бетона на взлётно-посадочных полосах;
• Выравнивание разравнивание промышленного пола;
• Возведение мостов;
• Бетонирование дорог.

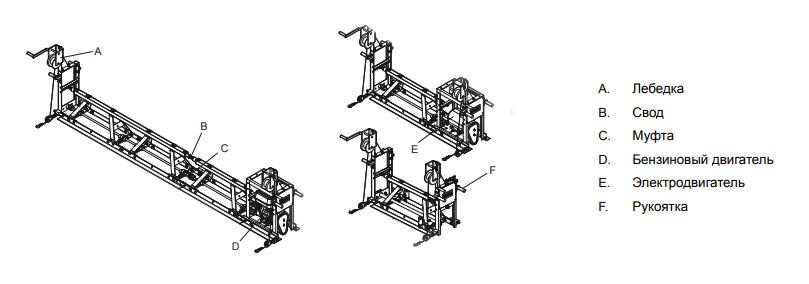

Конструкция

Принцип действия

Двигатель приводит в действие вал, по которому равномерно расположены эксцентрики. Создаваемая вибрация равномерно распределяется по всей длине, обеспечивая качественное и равномерное выравнивание.

Основные секции

1. «Головная» — секция, на которой установлен привод. Двигатель на виброоборудование подбирается исходя из условий эксплуатации: для дорожных работ идеально подойдут бензиновые модели, внутри помещения могут применяться только электрические. Преимущество пневматического оборудования –— возможность работы во взрывоопасных зонах.

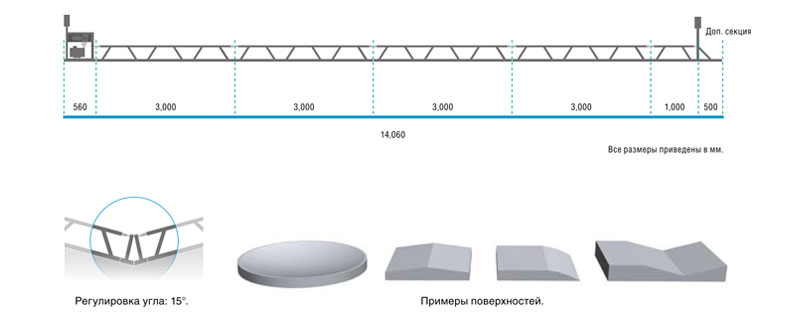

2. Промежуточные — рейки (как правило, алюминиевые) длиной от 0,5 до 3 метров. Их количество зависит от желаемой ширины обработки – для каждой модели указывается максимально возможная длина.


3. Конечная — завершающая часть конструкции, на которой может быть установлена лебедка для протягивания или рукоять для регулировки рабочего положения. Устанавливается на противоположной от головной секции стороне.

Все элементы соединяются при помощи муфт или болтов, что позволяет собрать конструкцию 1-2 операторам.

Дополнительные преимущества

• Вибрационное воздействие на глубине до 300 мм;
• Для сборки не требуется дополнительного оборудования;
• Средняя скорость перемещения — 1 пог. м./мин;
• Угол наклона между секциями меняется — можно создавать бетонные плиты различной формы: круглой, двускатной, вогнутой или выпуклой.
